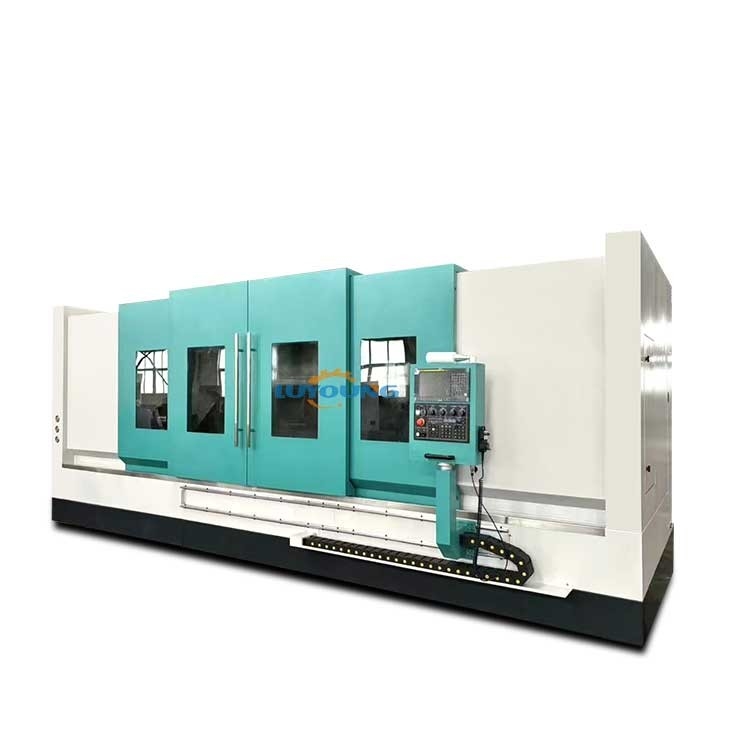

آلة السرير الميلاني ذات الحجم الكبير tck600-3000mm مع برج مدفوع على محور y

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Luyoung

إصدار الشهادات: CE

رقم الموديل: TCK600

وثيقة: كتيب المنتج PDF

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: USD172000-USD180000

تفاصيل التغليف: الخشب الرقائقي الخالي من التبخير

وقت التسليم: 45 يوم عمل

القدرة على العرض: 100 مجموعات

احصل على أفضل سعر
إبراز:

آلة سرير كبيرة الحجم,3000ملم آلة سرير منحدر,آلة السرير المنحني ذات البرج المحرك

,

3000mm Slant Bed Machine

,

Driven Turret Slant Bed Machine

برج الأدوات:
12 محطة
قطر الشريط:
70
المكونات الأساسية:
تحمل والعتاد
أقصى طول تحول:
3000ملم
الكلمات الرئيسية:
آلة مخرطة CNC ذات السرير المائل
الوزن:
12000
قوة محرك المغزل:
15 كيلو واط
دقة التكرار:
± 0.003 مم ± 0.01 مم
النقاط الرئيسية للبيع:
دقة عالية
ذيل ستوك ماكس ترافيل:
2700
حركة المحور:
محور X/Z
قوة CNC:
ثلاث مراحل 380 فولت 50 هرتز
برج الأدوات:
12 محطة
قطر الشريط:
70
المكونات الأساسية:
تحمل والعتاد
أقصى طول تحول:
3000ملم
الكلمات الرئيسية:
آلة مخرطة CNC ذات السرير المائل
الوزن:
12000
قوة محرك المغزل:
15 كيلو واط
دقة التكرار:
± 0.003 مم ± 0.01 مم
النقاط الرئيسية للبيع:
دقة عالية
ذيل ستوك ماكس ترافيل:
2700
حركة المحور:
محور X/Z
قوة CNC:
ثلاث مراحل 380 فولت 50 هرتز
آلة السرير الميلاني ذات الحجم الكبير tck600-3000mm مع برج مدفوع على محور y
حجم كبير TCK600-3000mm آلة سرير منحدر مع برج مدفوع و محور
عالية الدقة CNC الميل السرير آلة التدوير

TCK600-3000mm هي آلة تدوير أفقية CNC عالية الأداء مع التحكم في محور X و Z مع تصميم سرير منحني 45 درجة. توفر هذه الآلة القوية دقة استثنائية (± 0.003mm التكرار) ،صلابة عالية، وتشغيل فعال لتطبيقات التحويل المعقدة.

الخصائص الرئيسية
  • برج خدمة 12 محطةللقدرة على القيام بعمليات متعددة (التحويل والحفر والحفر والتوسع والحفر)
  • طول الدوران الأقصى 3000 ملممع مسافة 2700 ملم في الذيل
  • محرك الخيوط 15 كيلوواطمع نطاق سرعة 5-3000 دورة في الدقيقة
  • سرير حديد صلب HT300مع تصميم منحني 45 درجة لتحقيق الاستقرار
  • مرشدات خطية من الدرجة Pعلى محاور X/Z للحركة الدقيقة
  • مسامير الكرات من الفئة C3لتوزيع الحمل ودقة مثالية
  • هيكل القيادة المباشرةيقلل من سلسلة النقل لتحسين الاستجابة
  • الوقود الهيدروليكمع امتداد / انسحاب آلي للأكمام
المواصفات التقنية
المواصفات القيمة
الحد الأقصى لقطر الارتفاع فوق السرير Φ600mm
أقصى قطر قطع Φ320mm
أقصى طول للقطع 3000ملم
مسار المحور X/Z 280mm/3000mm
قطر فتحة الغزل Φ86mm
قطر الحفرة Φ70mm
دقة تحديد المواقع المتكررة (X/Z) ± 0.003mm/± 0.01mm
دقة معالجة قطعة العمل IT6-IT7
خشونة السطح (المعادن غير الحديدية) ≤Ra1.6μm
وزن الجهاز 12000kg
متطلبات الطاقة ثلاثي المراحل 380 فولت 50 هرتز
المزايا الهيكلية
البناء الصلب

صب الراتنج الرملي عالي الجودة HT300 مع هيكل ضلع أنبوبي يعزز مقاومة الانحناء والتواء. تخضع المكونات لعلاجين للشيخوخة لتحقيق استقرار متفوق وتقليل الاهتزاز.

إدارة رقاقة فعالة

تصميم السرير المتميل بـ 45 درجة مع مساحة واسعة لإزالة الشفرة وأغطية واقية كاملة يضمن تفريغ الشفرة السلس وراحة المستخدم.

نظام الفوهة الدقيق

يحتوي على محامل محلية عالية الجودة مع محامل أسطوانية أسطوانية NN مزدوجة الصف ومحامل كرات اتصال زاوية ثنائية الاتجاه.تصميم تبديد الحرارة يحافظ على درجات حرارة عمل منخفضة.

تطبيقات متنوعة

مثالية للمكونات المعقدة عالية الدقة في الصناعات بما في ذلك الطيران والفضاء والجيش والأدوات الدقيقة وتكنولوجيا المعلومات. مناسبة لإنتاج دفعات صغيرة ومتوسطة وخطوط إنتاج آلية.

الملاحظة: تعتبر سرعات الغزل نطاق التكوين القياسي. أقصى عزم دوران ثابت - يجب ضبط معايير القطع وفقًا لحجم القطعة.الرجاء النظر في سرعات الشوك / الأدوات القصوى عند اختيار التكوينات.
