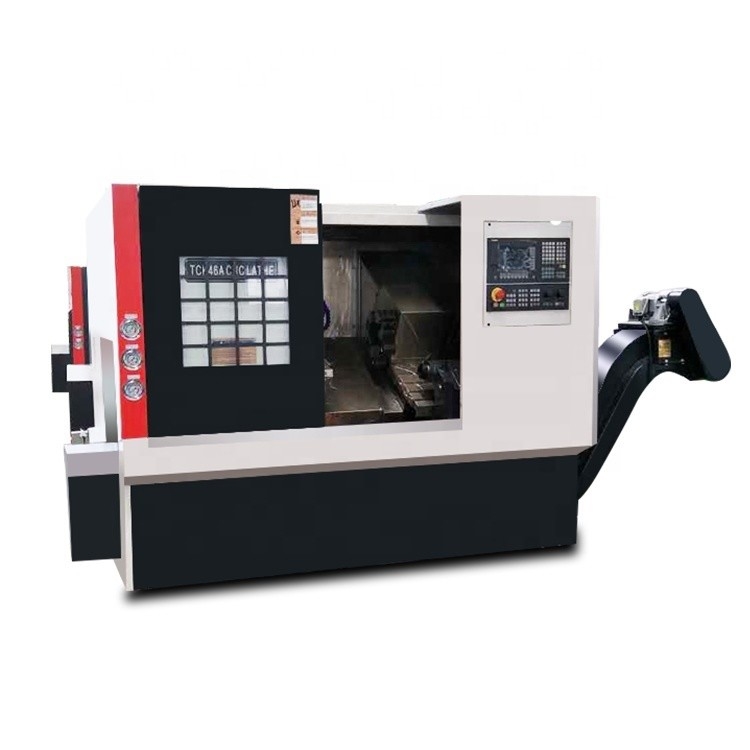

نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل

تفاصيل المنتج

مكان المنشأ: شاندونغ، الصين

اسم العلامة التجارية: Lu Young

رقم الموديل: TCK420

وثيقة: كتيب المنتج PDF

شروط الدفع والشحن

الأسعار: $19,500.00/sets 1-4 sets

احصل على أفضل سعر
إبراز:

GSK طول السرير الميل 500mm TCK420,GSK TCK420 برج السرير المنحني طول 500mm,جي اس كيه سرير منحني محول TCK420 الطول 500 ملم

,

GSK TCK420 Slant Bed Turret Length 500mm

,

GSK Slants Beds Lathe TCK420 Length 500mm

النوع:
أفقي
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم):
500 ملم
الهيكل:
محرك الدوارة المنحني
قدرة التصنيع:
واجب المتوسطة
عرض السرير (مم):
400 ملم
قوة محرك المغزل (kW):
.5
عدد المغازل:
العازب
عدد المحاور:
4
السفر (المحور X) (مم):
220 ملم
السفر (المحور Z) (مم):
1500 ملم
دقة الموقع (ملم):
0.01 مم
البعد ((L*W*H):
3700*1670*1660
الجهد:
380 فولت
نظام التحكم CNC:
GSK
محطات نشر الأداة:
12، 8، 10، 6
الوزن (كغ):
3000
الضمان:
1 سنة ، 12 شهر
النقاط الرئيسية للبيع:
دقة عالية
تقرير اختبار الآلة:
تم توفيرها
الفيديو الخروج التفتيش:
تم توفيرها
ضمان المكونات الأساسية:
سنة واحدة
باستخدام الحاسب الآلي أم لا:
cnc
الدرجة التلقائية:
أوتوماتيكي
خدمة ما بعد البيع:
يتوفر دعم خارجي خارجي
نوع الجهاز:
آلة مخرطة دقيقة باستخدام الحاسب الآلي ذات برج مائل من gsk مع CE
تجويف المغزل:
88 ملم
الدقة:
المعيار الوطني
سرعة المغزل:
3500 دورة في الدقيقة
ماكس سوينغ على السرير:
550 مم
نوع البرج:
برج المعيشة
الحالة:
جديد
ماركة Toolpost:
هونغدا
الصناعات المطبقة:
محلات تصليح الآلات ، مصنع التصنيع ، البيع بالتجزئة
موقع صالة العرض:
لا شيء
نوع التسويق:
المنتج الجديد 2020
المكونات الأساسية:
المحامل، المحرك، المضخة، التروس، PLC، أوعية الضغط، علبة التروس
السنة:
الأحدث
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة):
3000 دورة في الساعة
تجويف المغزل (مم):
66 م
النوع:
أفقي
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم):
500 ملم
الهيكل:
محرك الدوارة المنحني
قدرة التصنيع:
واجب المتوسطة
عرض السرير (مم):
400 ملم
قوة محرك المغزل (kW):
.5
عدد المغازل:
العازب
عدد المحاور:
4
السفر (المحور X) (مم):
220 ملم
السفر (المحور Z) (مم):
1500 ملم
دقة الموقع (ملم):
0.01 مم
البعد ((L*W*H):
3700*1670*1660
الجهد:
380 فولت
نظام التحكم CNC:
GSK
محطات نشر الأداة:
12، 8، 10، 6
الوزن (كغ):
3000
الضمان:
1 سنة ، 12 شهر
النقاط الرئيسية للبيع:
دقة عالية
تقرير اختبار الآلة:
تم توفيرها
الفيديو الخروج التفتيش:
تم توفيرها
ضمان المكونات الأساسية:
سنة واحدة
باستخدام الحاسب الآلي أم لا:
cnc
الدرجة التلقائية:
أوتوماتيكي
خدمة ما بعد البيع:
يتوفر دعم خارجي خارجي
نوع الجهاز:
آلة مخرطة دقيقة باستخدام الحاسب الآلي ذات برج مائل من gsk مع CE
تجويف المغزل:
88 ملم
الدقة:
المعيار الوطني
سرعة المغزل:
3500 دورة في الدقيقة
ماكس سوينغ على السرير:
550 مم
نوع البرج:
برج المعيشة
الحالة:
جديد
ماركة Toolpost:
هونغدا
الصناعات المطبقة:
محلات تصليح الآلات ، مصنع التصنيع ، البيع بالتجزئة
موقع صالة العرض:
لا شيء
نوع التسويق:
المنتج الجديد 2020
المكونات الأساسية:
المحامل، المحرك، المضخة، التروس، PLC، أوعية الضغط، علبة التروس
السنة:
الأحدث
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة):
3000 دورة في الساعة
تجويف المغزل (مم):
66 م
نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل
نظام التحكم CNC GSK TCK420 المنحني المنحني
المواصفات الرئيسية
النوع الأفقية
أقصى طول للقطعة 500ملم
الهيكل محول سرير منحني
قدرة التصنيع الوزن المتوسط
قوة محرك الغزل 5.5كيلوواط
عدد المحاور 4
دقة الموقع 0.01 ملم
نظام التحكم بـ CNC جي اس كيه
سرعة العجلة 3000-3500 دورة في الدقيقة
الوزن 3000 كيلوغرام
الضمان سنة واحدة
نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل 0
خصائص المنتج
  • أقصى تأرجح فوق السرير: 420 ملم
  • تشكيل هيدروليك 8 بوصة قياسي
  • الحد الأقصى لطول القطع: 400 مم
  • 5طاقة المحرك الرئيسي 5 كيلوواط
  • برج هيدروليكي 8 محطات
  • تايوان هيوين طريقة توجيه خطية للحركة الدقيقة
المكونات الاختيارية
  • برج هيدروليكي محطة 10/12
  • 12 محطة برج حي أو أدوات حية
  • الوقود الهيدروليك
  • نظام تحكم GSK أو Fanuc
المواصفات التقنية
المواصفات الوحدة TCK420
(ماكس) ، انعطف على السرير ملم 420
أقصى تأرجح على الشريحة العرضية ملم 200
أقصى طول للتجهيز ملم 400
محور X/Z max.travel ملم 160/400
حفرة الفوهة ملم 66
السرعة القصوى للدوامة rpm 3000
قوة محرك العجلة كيلو 5.5
إمكانية تكرار المحور X/Z ملم ± 0.003
الطاقة الكلية KVA 11
أبعاد الجهاز (L*W*H) ملم 2300*1500*1650
مزايا الآلة
هيكل الفوهة عالية الصلابة تمكن من تغيير سرعة بدون خطوة وقطع سرعة خطية ثابتة
يضمن عمود الأدوات الهيدروليكي عالي الأداء تغيير الأدوات بدقة وسريعة وتحسين الكفاءة
يوفر الجهاز الهيدروليكي القياسي الدقة المستقرة مع الجهاز الهيدروليكي الخيارية المتاحة
توفر أجهزة توجيه خطية من تايوان هيوين قدرة تحميل ممتازة واستجابة ديناميكية
تصميم سرير منحني 45 درجة مع رأس المثلث المثالي يزيد من الصلابة الشاملة
نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل 1 نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل 2 نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل 3
التطبيقات

مثالية للتصنيع الخام والنهائي للأسطوانات والقرصات والأغلفة وأجزاء الإنتاج الضخم في صناعات السيارات والدراجات النارية والضاغط.مناسبة بشكل خاص للقطع الثقيل والقطع المتقطعقادرة على معالجة آلية لمختلف الأسطح المنحنية والخيوط بما في ذلك الأسطوانات والقرون والأقواس.

خدمة ما بعد البيع

الضمان:سنة واحدة للجهاز الكامل مع استبدال مجاني للمكونات المتضررة في حالة الاستخدام العادي. الدعم التقني مدى الحياة.

الدعم الفني:تتوفر على مدار الساعة عبر الهاتف أو البريد الإلكتروني أو WhatsApp / Skype. يتضمن كتيبات اللغة الإنجليزية وخدمة المهندسين في الخارج.

التعبئة والشحن

التعبئة الصناعية تضمن النقل الآمن:

  • الخشب المقاوم للبحر غير القابل للتدخين
  • صفيحة أساسية من الفولاذ المقوى (3-5 مرات أقوى من القياسية)
  • غلاف فيلم مقاوم للماء
  • غلاف مغطى بالكامل لحماية الاصطدام
نظام التحكم CNC GSK TCK420 المنحني سرير برج الدقة الدوارة 500mm الطول قطعة العمل 4
